張緊器鋁壓鑄件生產(chǎn)過程中，如何保證批次質(zhì)量的一致性？

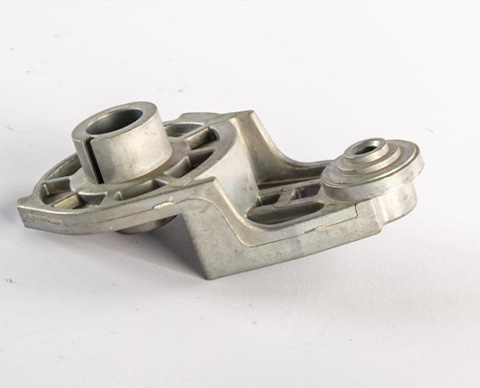

在汽車發(fā)動機正時系統(tǒng)、工業(yè)傳動裝置等對可靠性要求嚴苛的領域，張緊器作為維持傳動帶（或鏈條）恒定張力的核心部件，其性能穩(wěn)定性直接影響設備壽命與運行安全。鋁壓鑄件憑借密度低、鑄造流動性好、可集成復雜結構等優(yōu)勢，成為張緊器外殼、滑塊、導向組件等關鍵零件的主要制造工藝。然而，壓鑄生產(chǎn)具有“高溫熔融金屬動態(tài)充填+復雜模具熱交換”的強非線性特征，疊加原材料批次差異、設備狀態(tài)波動、操作參數(shù)調(diào)整等因素，*易導致不同批次產(chǎn)品出現(xiàn)尺寸偏差、內(nèi)部缺陷（如氣孔、縮松）、力學性能波動等問題，*終影響整機的功能一致性。如何系統(tǒng)性保障張緊器鋁壓鑄件的批次質(zhì)量穩(wěn)定性，是行業(yè)亟待解決的關鍵課題。

一、批次質(zhì)量一致性的核心挑戰(zhàn)與控制邏輯

張緊器鋁壓鑄件的批次一致性要求貫穿“設計-原材料-工藝-檢測”全鏈條，其核心挑戰(zhàn)集中于三類變量：一是輸入變量（如鋁錠化學成分、模具初始狀態(tài)、設備精度），二是過程變量（如鋁液溫度、模具溫度、射速/壓力參數(shù)、充填時間），三是輸出變量（如尺寸精度、內(nèi)部缺陷率、力學性能）。三者通過復雜的耦合關系影響*終產(chǎn)品質(zhì)量，任何環(huán)節(jié)的微小波動都可能被放大為批次間的顯著差異。

控制批次一致性的底層邏輯在于：通過標準化輸入、精準控制過程、實時監(jiān)控輸出，構建“預防-調(diào)節(jié)-驗證”的閉環(huán)管理體系。具體需聚焦四大關鍵環(huán)節(jié)：原材料均質(zhì)化管理、模具狀態(tài)動態(tài)維護、壓鑄工藝參數(shù)精準鎖定、全流程質(zhì)量數(shù)據(jù)追溯與分析。

二、原材料均質(zhì)化管理：從源頭控制成分與純凈度

鋁壓鑄件的性能基礎源于鋁液的化學成分與純凈度，而不同批次鋁錠的微量元素（如硅、鎂、鐵）含量波動、夾雜物（如氧化物、氫氣）含量差異，是導致批次間力學性能與鑄造缺陷率變化的直接誘因。

1. 鋁錠供應商與批次篩選

優(yōu)先選擇具備穩(wěn)定生產(chǎn)工藝的供應商，要求每批次鋁錠提供詳細的成分分析報告（重點關注Si、Mg、Fe主元素及Ti、Zn等微量元素的波動范圍），并設定嚴格的入廠檢驗標準（如Si含量偏差≤±0.3%、Mg偏差≤±0.05%）。對關鍵項目（如氫含量、非金屬夾雜物等級）進行抽檢，氫含量需≤0.15mL/100gAl（避免氣孔缺陷），夾雜物總量≤1級（ASTM E45標準）。

2. 熔煉與精煉工藝標準化

熔煉溫度控制在720-750℃（避免過高溫度加劇氧化與元素燒損），采用旋轉(zhuǎn)噴吹精煉劑（如六氯乙烷）結合吹氬氣攪拌，精煉時間≥15分鐘，確保氫含量降至0.12mL/100gAl以下。扒渣環(huán)節(jié)需徹底清除表面氧化浮渣（殘留渣量≤0.1%），并通過在線測氫儀實時監(jiān)測熔體氫含量，波動范圍控制在±0.02mL/100gAl以內(nèi)。對于再生鋁比例較高的情況（如回爐料占比≤30%），需單獨預處理（破碎→磁選除鐵→預熱至200-300℃），并與新鋁錠按固定比例混合（比例誤差≤±2%），避免成分偏析。

3. 鋁液轉(zhuǎn)運與保溫控制

采用密閉式保溫爐轉(zhuǎn)運鋁液（減少與空氣接觸氧化），爐內(nèi)溫度波動≤±10℃（壓鑄前鋁液溫度穩(wěn)定在680-700℃，根據(jù)合金類型微調(diào)）。通過熱電偶實時監(jiān)測保溫爐各區(qū)域溫度，確保鋁液勻質(zhì)性（同一爐次不同位置的鋁液溫度差≤5℃）。

三、模具狀態(tài)動態(tài)維護：保障成型精度的核心基礎

模具是鋁壓鑄件的“母版”，其型腔尺寸、表面狀態(tài)、分型面貼合度直接影響產(chǎn)品的幾何精度與表面質(zhì)量。批次生產(chǎn)中，模具的磨損（如滑塊導軌、澆口套）、熱疲勞（如型腔表面龜裂）、清潔度（如殘留鋁屑）等問題，會導致同一模具不同批次產(chǎn)品的尺寸偏差（如滑塊槽寬度波動＞0.03mm）或表面缺陷率上升（如氣孔數(shù)量增加）。

1. 模具初始狀態(tài)標準化

新模具投產(chǎn)前需進行全尺寸檢測（三坐標測量儀驗證關鍵尺寸，如滑塊安裝槽位置度≤±0.02mm、軸孔直徑公差IT7級），并記錄初始狀態(tài)數(shù)據(jù)作為基準。分型面貼合度通過涂色法檢驗（接觸面積≥85%），配合間隙（如滑塊側隙）控制在0.03-0.05mm（通過調(diào)整斜導柱角度或耐磨塊厚度實現(xiàn)）。澆注系統(tǒng)（內(nèi)澆口、流道）的尺寸與角度需與模流模擬結果一致，確保金屬液充填路徑穩(wěn)定。

2. 模具磨損與熱變形監(jiān)控

生產(chǎn)過程中，重點監(jiān)控高頻摩擦部件（如滑塊導軌、頂針、澆口套）的磨損量（每日班前用千分尺測量導軌間隙，偏差＞0.01mm時修復或更換），并通過激光測距儀定期檢測型腔關鍵尺寸（如每周測量一次核心配合面尺寸，波動≤±0.01mm）。模具溫度場的穩(wěn)定性通過布置熱電偶（每套模具設置3-5個監(jiān)測點，如滑塊區(qū)、澆口區(qū)）實時監(jiān)控，溫差控制在±5℃以內(nèi)（避免局部過熱導致鋁液提前凝固或過冷引發(fā)縮松）。

3. 模具清潔與保養(yǎng)規(guī)范

每班次生產(chǎn)結束后，需徹底清理模具型腔（使用軟毛刷清除鋁屑，禁止鋼絲球刮擦）、噴涂專用脫模劑（涂層厚度均勻，避免局部過厚影響脫模），并檢查排氣槽（確保無鋁渣堵塞，通氣量≥設計值的90%）。定期對模具進行保養(yǎng)（如每5000-10000模次拋光型腔表面，維持Ra≤0.8μm；每20000模次檢查導向機構間隙，調(diào)整至≤0.02mm），確保長期生產(chǎn)中的精度穩(wěn)定性。

四、壓鑄工藝參數(shù)精準鎖定：過程一致性的關鍵抓手

壓鑄工藝參數(shù)（如鋁液溫度、模具溫度、射速/壓力、充填時間）的微小波動會直接改變金屬液的充填行為與凝固特性，進而影響產(chǎn)品的內(nèi)部質(zhì)量（如氣孔率、縮松）與力學性能（如抗拉強度）。批次生產(chǎn)中，需通過“參數(shù)標準化+動態(tài)補償”實現(xiàn)過程精準控制。

1. 核心參數(shù)標準化設定

基于產(chǎn)品特性（如薄壁區(qū)厚度、復雜內(nèi)腔結構）與模流模擬結果，制定每套模具的“基準工藝參數(shù)表”，明確關鍵參數(shù)范圍：鋁液溫度680-700℃（波動≤±5℃）、模具溫度180-220℃（關鍵配合面區(qū)域200-220℃，厚壁區(qū)180-200℃）、高速射速階段（充填前30%行程）0.8-1.0m/s、低速階段（后70%行程）0.3-0.5m/s、*終增壓壓力80-90MPa、持壓時間根據(jù)*厚壁厚設定（如5mm壁厚持壓15-20秒）。

2. 設備與傳感器校準

壓鑄機的射出力、合模力需定期校準（每月一次，誤差≤±1%），液壓系統(tǒng)的壓力傳感器與位移傳感器每季度校驗（精度≤±0.5%FS）。模具溫度控制采用PID閉環(huán)調(diào)節(jié)（響應時間≤2秒），確保實際溫度與設定值的偏差≤±3℃。

3. 實時監(jiān)控與動態(tài)調(diào)整

生產(chǎn)過程中，通過PLC系統(tǒng)采集關鍵參數(shù)（如鋁液溫度、模具溫度、射速、壓力）并存儲至數(shù)據(jù)庫，設置參數(shù)超差報警（如鋁液溫度超出680-700℃范圍時自動停機）。針對季節(jié)性環(huán)境溫度變化（如冬季車間溫度＜15℃），啟動補償機制（適當提高模具預熱溫度2-3℃，調(diào)整鋁液保溫爐輸出功率），避免環(huán)境因素干擾工藝穩(wěn)定性。

五、全流程質(zhì)量數(shù)據(jù)追溯與分析：持續(xù)改進的決策依據(jù)

批次質(zhì)量一致性的*終保障依賴于完整的數(shù)據(jù)鏈與科學的分析方法。通過采集“原材料-工藝-檢測”全環(huán)節(jié)數(shù)據(jù)，建立單件產(chǎn)品的“質(zhì)量身份證”，并結合統(tǒng)計過程控制（SPC）工具識別潛在波動源。

1. 數(shù)據(jù)采集與關聯(lián)綁定

每爐鋁液記錄成分分析報告、熔煉溫度曲線、精煉時間；每模次記錄壓鑄工藝參數(shù)（時間戳同步）、模具溫度實時數(shù)據(jù)、操作人員信息；每件產(chǎn)品標注批次號、模具編號、壓鑄機編號，并通過三坐標測量儀、X射線探傷儀、拉力試驗機等檢測設備獲取尺寸精度、內(nèi)部缺陷率、抗拉強度等關鍵質(zhì)量指標，所有數(shù)據(jù)與產(chǎn)品*一編碼綁定（如二維碼或RFID標簽）。

2. 統(tǒng)計分析與異常預警

運用SPC工具（如均值-*差控制圖、單值-移動*差圖）監(jiān)控關鍵質(zhì)量特性（如滑塊槽寬度、抗拉強度）的波動趨勢，設定控制限（如尺寸偏差±0.02mm為警告線，±0.03mm為停機線）。當檢測數(shù)據(jù)超出控制限時，系統(tǒng)自動追溯關聯(lián)的原材料批次、工藝參數(shù)、模具狀態(tài)等信息，快速定位波動根源（如某批次鋁錠Si含量偏高導致縮松率上升，或某模具滑塊導軌磨損引發(fā)間隙超差）。

3. 持續(xù)改進機制

定期（每月/每季度）召開質(zhì)量分析會，匯總批次間的差異點（如不同供應商鋁錠的力學性能波動、季節(jié)性模具熱變形差異），針對性優(yōu)化控制策略（如調(diào)整鋁錠驗收標準、增加模具冬季保養(yǎng)頻次）。通過PDCA循環(huán)（計劃-執(zhí)行-檢查-改進），不斷提升批次質(zhì)量的一致性水平。

結論

張緊器鋁壓鑄件的批次質(zhì)量一致性是原材料、模具、工藝、檢測多環(huán)節(jié)協(xié)同控制的結果。通過標準化輸入（均質(zhì)化原材料）、精準控制過程（動態(tài)維護模具與工藝參數(shù)）、實時驗證輸出（全流程數(shù)據(jù)追溯），可有效消除非預期波動，確保不同批次產(chǎn)品在尺寸精度、內(nèi)部質(zhì)量與力學性能上的高度穩(wěn)定。這一控制體系不僅適用于汽車張緊器，對工業(yè)傳動、精密儀器等領域的鋁壓鑄功能部件同樣具有普適價值，為高端裝備制造的可靠性提升奠定了堅實基礎。

免責聲明：以上部分內(nèi)容來源網(wǎng)絡，如有侵權，請聯(lián)系刪除！
